Решил запостить сюда небольшой отчетик по инсталляции AudioLink и Bluetooth. То, что уже описано ТУТ — буду пропускать. Надеюсь Diman-Nismo не будет против.
Вот тут я выложил отчетик, как снять магнитолу на леворучке, рестайл, может кому пригодится.
Купив и попробовав данный девайс был в принципе доволен его работой. Поэтому решил установить его по человечески, т.е. спрятать сам audiolink под панель и вывести нужные разъемы наружу. Поскольку так-же был приобретен дополнительный модуль bluetooth, то и его решил проинсталлить.
Для начала я разобрал модуль блютус и выпаял оттуда кнопку и светодиод, припаяв на их места провода, чтобы вывести кнопку и светодиод наружу (к сожалению этот момент не заснял на фото, но думаю это и так понятно). Сам модуль было решено так-же убрать под панель.
Но возникла одна сложность. Поскольку bluetooth и AUX втыкаются в одно гнездо, а функционал устройства терять не хотелось (AUX всегда может пригодиться), решено было сделать переключатель AUX/bluetooth. Покопавшись на работе в древних девайсах, нашел перекоммутатор LPT портов. Выглядел он как большой переключатель(см. фото ниже), физически перекоммутирующий контакты. В принципе меня он устраивал, хотя мне надо было перекоммутировать максимум 7 проводов. Прозвонив разъем, распаял переключатель.
Схема распайки:
Режем провод Bluetooth и распаиваем цвет в цвет. Там двойной кабель, т.е. в центре идут два провода (белый,красный) в оплетке(экран), всё это обмотано полиэтиленовой пленкой(изоляция) и сверху ещё 3 провода(желтый, зеленый, синий) в оплетке. Всего получается 7 проводов. Два в оплетке — сигнал. Три в оплетке — управление блютус. Поэтому допаиваем гнездо AUX на внутренние три (белый-пимпочка штекера, красный-середина штекера , оплетка-масса).
Всё монтировал на левую стенку ящика для CD, чтобы гнезда и переключатель оказались внутри ящика. Мне показалось это удобным.
Так это выглядело снаружи ящика.
Так внутри.
Модуль блютус и audiolink крепил на двухсторонний скотч 3M.
С аудиолинка для удобства снял Боковые защелки, правда в результате отсоединилась морда, но на неё пофик, т.к. её не видно.
При установке на место пришлось немного подрезать рамку (см. фото), но тоже пофик, никакой смысловой нагрузки она не несет и её не видно.
Светодиод спрятал под крышку, т.к. иначе он будет слепить в темноте. Может быть позже куда-нибудь его переставлю.
Гнездо AUX ставил в удобное для крепежа место(прижал железной планкой, держится мертво), не думаю, что часто придется им пользоваться.
Вот так выглядит на машине с воткнутой флешкой.
PS Гнездо для SD карт использовать не стал. Не знаю, как у остальных, но у меня оно работает немного некорректно. После того, как заведешь машину, приходилось карточку передергивать вынуть/вставить, иначе аудиолинк её не подхватывал. С обычной флешкой такого бага у меня нет.
Далее очень хотелось заюзать кнопку на руле. Долго подходил к этому вопросу, изучал матчасть. В результате пришел к выводу, что проще взять её «грубой силой». Итак рассказываю..
Проблема в том, что управление с руля идет по CAN шине. Мне же нужно было всё это преобразовать в аналоговый сигнал. Поскольку с CAN шиной всё не просто, решил брать её «грубой силой», т.е. отрезать от схемы кнопку и использовать её. Фоток к сожалению сделал не много, но основное сфотал.
Для начала разбираем всё это безобразие.
Снимаем клему с АКБ, ждем не менее 3-х минут и снимаем с руля подушку. Для этого отжимаем вернюю часть накладки в сторону рулевой колонки, чтобы увидеть ушки, в которые вставляем отвертку по очереди и тянем их, подушка отщелкнется (нажимается легко). Отцепляем от неё 2 клемы и убираем её в сторону от греха подальше
Далее откручиваем 2 самореза (звездочки) крепления блока кнопок, отщелкиваем разъем и тащим домой для трепанации
Разбираем блок кнопок (5 защелок, понадобится небольшая отверточка) и откручиваем плату(один саморез звездочка).
Находим нужную кнопку и обрезаем дорожки, где будет удобнее. На одной дорожке будет пятачек зачищенный, на второй — зачищаем от лака кусок дорожки и подпаиваемся. Один провод кинул сразу на вход массы в блок, т.к. считаю, что управление надо делать массой.

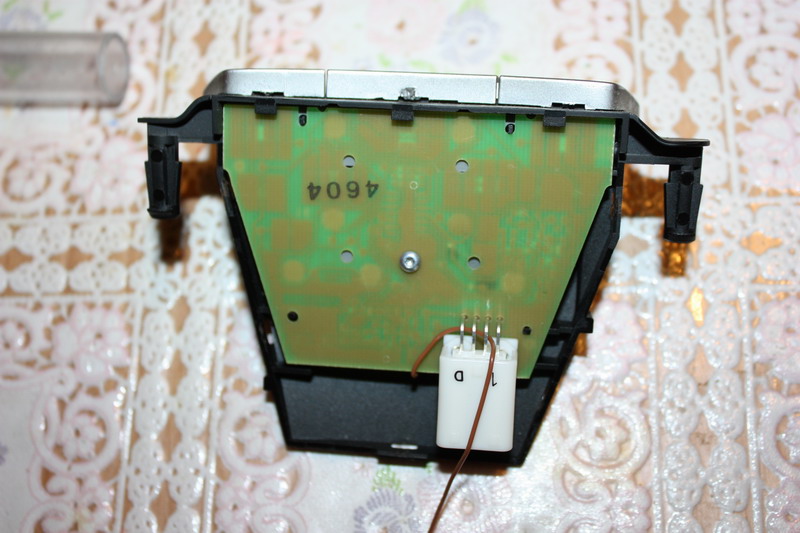

Второй провод выводим наружу поверх клемы и через центр платы, т.к. там есть выштамповка, где можно пройти, иначе плата не ляжет на своё место. Сверху клеммы тоже достачно места, чтобы вывести провод, делаем примерно так
Собираем блок кнопок, откладываем в сторону, пока он нам не нужен.
Имеем — при нажатии на кнопку телефона на руле — на выведенном проводе появляется масса.
Теперь основная проблема — выйти из руля под торпеду.Для этого, как известно, используется спиралевидный кабель.
Итак — снимаем рулевое колесо (открутить гайку, но не до конца, чтобы не схватить им в лоб , раскачивая руль руками сдернуть его со шлицов, открутить гайку, разъединить колодку и снять). Откручиваем подрулевые(чтобы не мешались, держатся каждый на 2 саморезах), откручиваем два болта, отщелкиваем сверху защелку и снимаем спиралевидный кабель. Советую зафиксировать положение кабеля, я использовал небольшой кусочек 3М скотча. Несём домой.
Сразу считаем выходящие провода — их 7. 2-подушки, 2-управление магнитолой+телефон, 2-круиз, 1-сигнал. Подсветка и питание отдельно не подаются.
Теперь смотрим на входящую колодку и радуемся — на входе 10 штырей
Отвинчиваем два винтика на крышке на выходе и видим 3 ДОРОЖКИ СВОБОДНЫ.
Шлейф имеет 10 контактов, используется 7.
В выходной колодке 6 пин, используется 5. Я нашел подобную колодку и добил провода в обе части колодки (см. 1 фото и эту)
заводим провод в пустой отсек и припаиваем
Вот что имеем в результате
Чтобы прикрутить крышку на место, пришлось немного прорезать вверх отверстие под крайний провод, т.к. крышка обжимает провода и место только для 7. Т.е. два провода легли в одну ячейку. Фото не делал, но надеюсь понятно.
Далее осталось только в входящую со стороны панели колодку добить провод и протянуть его туда, куда нам надо. Я протащил всё в заднюю часть тоннеля, туда, где колодка под блок телефона. Туда же протянул провода от блютус для кнопки и микрофона.
Кнопку реализовал через обычное реле, запитал её с той большой фишки, которя для телефона, нашел там ACC (в нижнем ряду третий справа пин), управление массовым проводом от кнопки, которую притащил туда из руля, управляемые провода соответственно от блютус.
Врезал штатный микрофон(любезно подаренный мне Viking-ом) на стойку и подключил его по штатной проводке от того-же разъёма(3 пин — центральный провод, 4 пин — экран). Кстати совет — если будете морочиться — ищите этот микрофон Он реально хороший. Я перепробовал не один, с эти меня отлично слышно, даже если я говорю абсолютно спокойно.
Собственно всё. Если есть вопросы — спрашивайте.. по аудиолинку, по кнопке телефона
